十大网赌网址简述开环型端子的基础知识
返回列表 来源: Kable-X 作者: 杨凌红 编辑: Sammy 发布日期: 2022.04.21

在十大网赌网址线束工厂中,开环型端子是应用最为普通的一类端子,所以也有着非常成熟的压接工艺及已知的一些常见问题,作为一家专业的线束工厂,全员对这些工艺必须要学习和掌握,在产品设计及质量改进时,也就能做到从容控制.

首先,了解端子具有三个主要部分:接合区、过渡区和压接区,这有助于我们理解.顾名思义,接合区是端子与另一半连接端子插接的部分.该部分由连接器设计师设计为与对接端子接合,并以一定的方式工作.如果压接过程中接合部变形,将会降低连接器的性能.

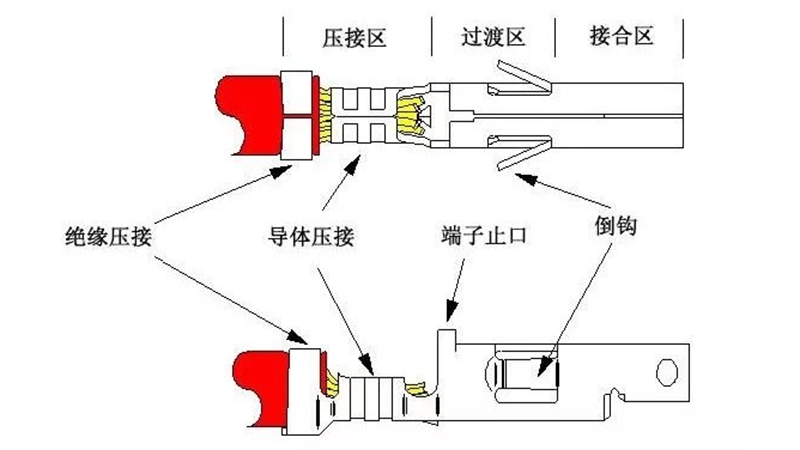

开环型端子结构剖析

开环型端子结构剖析

过渡区同样设计为在压接过程中不受影响.如果您改变了弹性片或端子止口的位置,同样将影响连接器的性能.压接区是唯一设计受到压接工艺影响的部分.使用连接器制造商推荐的端接设备,夹紧压接区,从而牢固地与线缆连接.理想情况下,您将端子压接在线缆上的所有工作仅发生在压接区.绝缘压接区压缩绝缘层,但不会刺穿.线芯(或线刷)伸出于导体压接区前部的距离至少等于线缆导体的直径.例如,1.02mm(18 AWG)线缆应伸出至少0.40".在绝缘和导体压接区之间的部分可以看见绝缘层和导体.导体压接区在引入端和尾端呈喇叭形,而过渡区和接合区在压接工艺前后始终保持不变.

十大网赌网址主要线束应用的电线有:日标线(AVSS、AVS、AEX)、德标线(FLRY-A、FLRY-B)、美标线(AWG、SAE、J1128)、国标线(QVR/GB).不同标准的电线有着不同的D(外径)、d(绝缘层厚度)、R(单丝直径)和电线的股数,所以,在端子压接中一定要确定所要压接电线的标准.我司生产的线束都是按照IPC620认证的标准,确保质量.
