防水线束工艺关键管控点

        在日常的线束应用领域中,例如:汽车,户外LED屏幕,农业机械,工程机械等,都存在在雨水环境中使用的情况,线束防水性能就非常关键了.全网所有网赌网址给大家介绍防水线束工艺关键管控点.

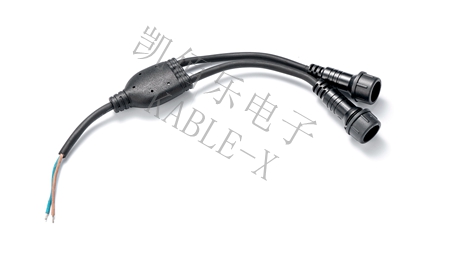

LED屏幕防水线束

        1.选择防水性能的连接器

        连机器是必须提供安全可靠的连接,选择先进的防水结构设计连接器,防水等级大于等于IPX7防护等级.选择正规厂家生产的连接器,保证严格的质量控制体系,优良的加工装配精度,多重性能检测,才能确保连接器的防水性能.

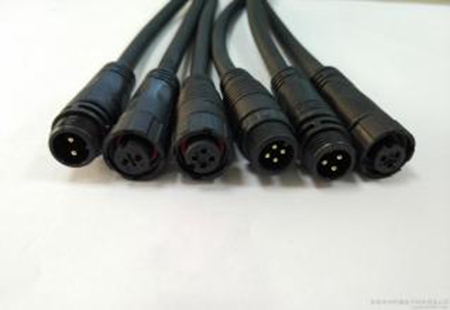

防水型连接器

        2.在线束设计过程

        线径的选择和连接器要匹配,线径不能大于或小于连接器规定的直径;
        3.在生产过程
                3.1、防水端子必须采用专用的压接模具压接,压接后的端子必须符合相关技术要求;
                3.2、焊点及接线点热缩保护:线束打铁点焊接时,必须采用热缩套管进行保护.铜丝不得刺破热缩管,热缩管必须全部包裹铜丝.热缩套管必须符合相关技术要求;
        4.气密性检测
        防水线束密封性能检测是通过智能密封检测系统进行检测的,将线束的两端连接在相应的工装上,通入压缩空气,进行压力测试,确定密封性能是否合格,测试标准如下:
                检测压力:20KPa;
                充气时间:10S ;
                保压时间:5S ;
                测试时间:10S ;
               压力损失:≤0.05 KPa;

        在规定的时间内,压力损失小于规定数值,表明密封性能良好,符合防水型线束要求,产品性能合格.十大网赌网址对每一个防水线束都要进行电性能检测,密封性能检测,外观检测,确保产品质量合格.

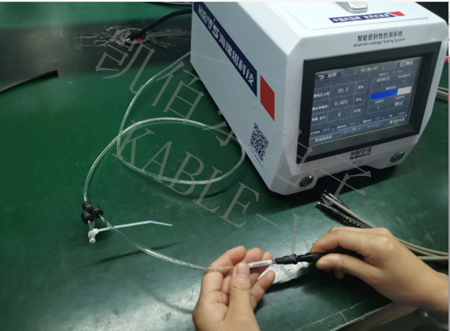

气密性测试
