十大网赌网址线束品质管控之打端子检验

返回列表 来源: 作者: 编辑: 发布日期: 2021.01.20
        随着全网所有网赌网址线束业务不断发展壮大,客户对于线束链接器品质要求不断提高.十大网赌网址质检部门不断在思考如何提高线束品质,线束端子品质管控是品质管控的关键环节,从生产源头打端子进行品质管控.只有源头控制好,才能生产出过硬的产品品质.

        端子原材料主要包括针型端子,圆盘端子,插型端子,管型端子等.十大网赌网址端子原材料都是来自国内外知名厂商,虽然价格高一些,但是品质值得信赖.跟随十大网赌网址一起学习一下打端子工站怎么检验吧!

端子工序检验流程

端子工序检验流程

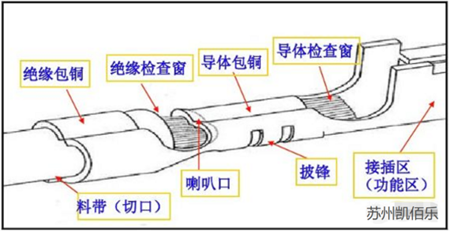

               一般端子的检验应遵循的原则:整体先从正面再至背面,从前端到后端,从顶端到尾端,局部先顺时针从前端至后端进行检验.
        检验时应先从端子正面再至端子背面,通常先检查:端子的正面→端子侧面→端子背面→端子侧面→端子前端→端子尾端:
              1.前端接插区:检查端子,弹片是否有变形,压伤,露铜等;

         2.导体检查窗:检查导体包铜前端铜丝是否可见,是否符合要求规范;

         3.前喇叭口:针对规范要求对前喇叭口进行检验;

         4.导体包铜:检查是否有露铜丝,及铆压形状(F形,W形)等;

         5.后喇叭口:检查其大小是否符合规范要求;

         6.绝缘检查窗:检查铜丝和外皮是否都可见,是否有断铜丝等;

         7.绝缘包铜:检查其铆压形状(F形或O形等)及铆合状况等;

         8.正面检查端子是否有破损,弯曲变形,弹片是否有变形等;

线束端子检验

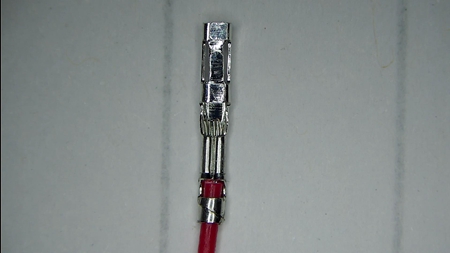

线束端子正面检验

                9.侧面检查端子是否有变形,前喇叭是否变形,料带是否过长等;

线束端子检验

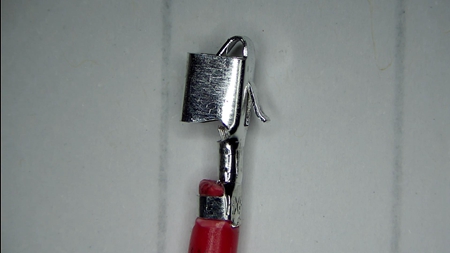

线束端子侧面检验

                10. 尾部检查绝缘包铜铆合是否良好,是否有被切伤或绝缘皮脱落,料带是否过长等;

线束端子检验

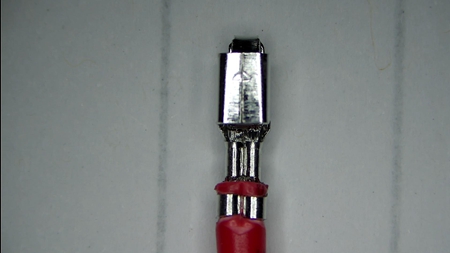

线束端子尾部检验

        十大网赌网址对每一款产品都进行外观和导通性能检测,并做好检测结果的数据记录工作,方便对数据进行追溯.打端子检验是线束产品质量控制的第一步,也是最最基础的工作.十大网赌网址线束品质是值得信赖的,高品质工业线束定制咨询热线:4000-199-586.
